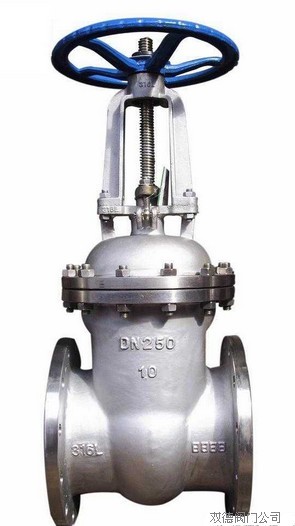

Z41W不銹鋼閘閥

型號:WCB 304

產品時間:2017/4/15 8:56:25

簡要描述:

永嘉嘉宇流體控制設備有限公司

詳細介紹

 Z41W不銹鋼閘閥簡介:

     Z41W不銹鋼閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關 , 不能作調節和節流,只能用作管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52’。楔式閘閥的閘板可以做成一個整 體,叫做剛性閘板;也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。



Z41W不銹鋼閘閥特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢,流量系數小
2、密封面采用不銹鋼和硬質合金,使用壽命長
3、采用柔性石墨填料、密封可靠,操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式




Z41W不銹鋼閘閥主要性能規范

公稱壓力PN(MPa) 殼體 試驗壓力 (MPa) 上密封
密封 (液) 密封 (氣)
1.6 2.4 1.76 0.6 1.76
2.5 3.75 2.75 0.6 2.75
4.0 6.0 4.4 0.6 4.4
6.4 9.6 7.04 0.6 7.04
10.0 15.0 11.0 0.6 11.0
16.0 24.0 17.60 0.6 17.60





Z41W不銹鋼閘閥適用范圍

殼體材料 適用介質 適用溫度℃
碳素鋼(C型) 水、蒸汽、油品 ≤425
鉻鎳鈦鋼(P型) 腐蝕性 ≤200
鉻鎳鉬鈦鋼(R型) 腐蝕性 ≤200
鉻鉬鋼(I型) 水、蒸汽、油品 ≤550






Z41W不銹鋼閘閥主要零件材料

閥體、閥蓋 閘板、閥座 閥桿 閥桿螺母 填料 手輪
碳素鋼 優質碳鋼 +硬質合金或不銹鋼 鉻不銹鋼 鋁青銅 石墨石棉盤根 可鍛鑄鐵
鉻鎳鈦鋼 不銹鋼、不銹鋼+硬質合金 鉻鎳鈦不銹鋼 鋁青銅 漫聚四氟乙 可鍛鑄鐵
鉻鎳鉬鈦鋼 不銹鋼、不銹鋼+硬質合金 鉻鎳鉬鈦不銹鋼 鋁青銅 烯石棉盤根 可鍛鑄鐵
鉻鉬鋼 合金鋼 +硬質合金 鉻鉬鋁鋼 鋁青銅 柔性石墨 可鍛鑄鐵





Z41W不銹鋼閘閥主要尺寸表

公稱通徑DN 主要外形尺寸和連接尺寸
L D D1 D2 b f z-d H H1 Do
Z440H/Z41Y-10    Z40/Z41Y-16P     Z40Z41Y-16R     Z40/Z41Y-16P     Z40/Z41Y-16R    Z40/Z41Y-16I
15 130 95 65 45 14 2 4-14 175 195 120
20 150 105 75 55 14 2 4-14 180 205 140
25 160 115 85 65 14 2 4-14 210 240 160
32 180 135 100 78 16 2 4-18 230 266 180
40 200 145 110 85 16 3 4-18 350 405 200
50 230 160 125 100 16 3 4-18 358 420 240
65 290 180 145 120 18 3 4-18 375 450 240
80 320 195 160 135 20 3 8-18 433 528 280
100 350 215 180 155 20 3 8-18 502 620 320
125 400 245 210 185 22 3 8-18 612 753 360
150 480 280 240 210 24 3 8-23 676 847 360
200 600 335 295 265 26 3 12-23 820 1039 400
250 730 405 355 320 30 3 12-25 969 1245 450
300 850 460 410 375 30 3 12-25 1142 1472 560
350 980 520 470 435 34 3 16-25 1280 1650 640
400 1100 580 525 485 36 4 16-30 1452 1887 640
450 1200 640 585 545 40 4 20-30 1541 2011 720
500 1250 705 650 608 44 4 20-34 1676 2181 720
600 1450 840 770 718 48 5 20-41 1810 2440 800
Z440H/Z41Y-25    Z40/Z41Y-25P     Z40Z41Y-25R     Z40/Z41Y-25P     Z40/Z41Y-25R    Z40/Z41Y-25I
15 130 95 65 45 16 2 4-14 175 195 120
20 150 105 75 55 16 2 4-14 180 205 140
25 120 115 85 65 16 2 4-14 21 0 240 160
32 140 135 100 78 18 2 4-18 230 266 180
40 240 145 110 85 18 3 4-18 350 405 200
50 250 160 125 100 20 3 4-18 358 420 240
65 270 180 145 120 22 3 4-18 375 450 240
80 280 195 160 135 22 3 8-18 433 528 280
100 300 230 190 160 24 3 8-18 502 620 320
125 325 270 220 188 28 3 8-18 612 753 360
150 350 300 250 218 30 3 8-23 676 847 360
200 400 360 310 278 34 3 12-23 820 1039 400
250 450 425 370 332 36 3 12-25 969 1245 450
300 500 485 430 390 40 3 12-25 1142 1472 560
350 550 550 490 448 44 3 16-25 1280 1650 640
400 600 610 550 505 48 4 16-30 1452 1887 640
450 650 640 585 545 48 4 20-30 1541 2011 720
500 700 705 650 608 54 4 20-34 1676 2181 720
600 800 840 770 718 56 5 20-41 1810 2440 800





訂貨須知:
一、①Z41W不銹鋼閘閥產品名稱與型號②Z41W不銹鋼閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Z41W不銹鋼閘閥 型號,請按Z41W不銹鋼閘閥 型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的閥門專家為您審核把關。

感謝您訪問我們的網站。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
