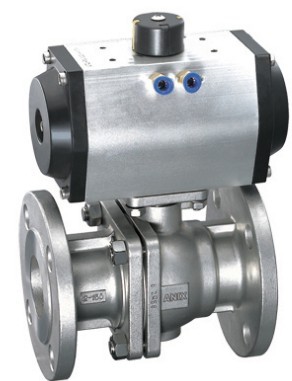

氣動調節球閥詳細介紹
制造標準中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。雙德閥門有限公司擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質閥
氣動調節球閥特點
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
氣動調節球閥執行標準
1、 設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
門。
氣動調節球閥結構圖
氣動調節球閥主要性能規范
|
公稱通徑DN（mm） |
15-250 |
||||||
|
公稱壓力PN（MPa) |
1.6 |
||||||
|
公稱壓力PS（MPa) |
強度試驗 |
2.4 |
|||||
|
密封試驗 |
1.76 |
||||||
|
材料\材料代號 |
C |
P |
R |
||||
|
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|||
|
蝶板 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
||||
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
||||
|
密封圈 |
增強聚四氟乙烯 對位聚苯 |
||||||
|
填料 |
聚四氟乙烯 柔性石墨 |
||||||
|
適用工況 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
|||
|
適用溫度 |
-28℃～300℃ |
||||||
|
執行器 |
型號 |
BAW系列、GT系列、SW系列 |
|||||
|
氣源壓力 |
0.4-0.7Mpa |
||||||
氣動調節球閥主要尺寸及執行器配置
|
公稱通徑DN(mm) |
尺寸 |
執行器型號 |
||||||||
|
L |
D |
D1 |
D2 |
|
b |
f |
|
|||
|
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GT52/GT63K |
||
|
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GT63/GT63K |
|||
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GT63/GT83K |
|||
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GT83/GT83K |
|||
|
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GT110K |
||
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GT83/GT110K |
|||
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GT110/GT127K |
|||
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GT127/GT127K |
|||
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GT127/GT160K |
|||
|
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GT160/GT190K |
|||
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GT190/GT210K |
|||
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GT254/BAW20S |
|||
|
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
BAW17/BAW20S |
|||
氣動調節球閥訂購須知
1、請?jiān)谟嗀洉r(shí)提供詳細口徑規格、交貨地地、交貨時間。
2、根據管道需要，決定選用往復式（二位開關式）或彈簧復位式（常閉或常開式）。
3、可選配控制附件：
（1）單電控電磁閥（斷電進常閉或常開），
（2）雙電控電磁閥（開關式），
（3）閥位開關回訊器，
（4）氣源處理三聯件。特殊使用環境（易燃易爆場合）
描述中，所有文字、數據、圖片均只適用于參考，氣動調節球閥具體性能參數、結構尺寸參數、價格等詳情因模具的改變及產品的更新而改變.
