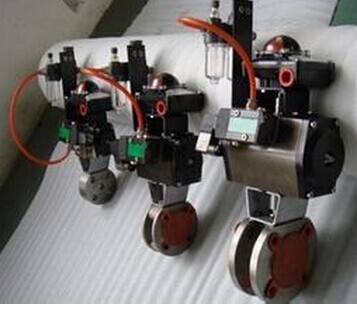

一、小型氣動球閥特點
氣動薄型球閥的閥體較一般法蘭球閥短，是適用與工廠同一管路閥門數量多的場合。球體具有旋轉的90度動作，球有圓形通孔通過軸線，當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動，反之既呈現通孔，使介質通過。全通徑的球體內腔為介質提供了阻力很小、直通的流道。氣動執行器快速旋轉90度的就能使球閥瞬間關閉嚴密，執行器與閥體的直接連接減少了發生故障的機率。法蘭連接的管路能保持良好密封性能，便于維修更換，便于管路的封閉。
二、 小型氣動球閥 附件選項
回訊器：也叫限位開關(APL310N/APL210N)，遠程反饋開關信號(防爆)(APL410N/ITS-300)
電磁閥：雙作用選二位五通、單作用選二位三通(防爆)PLVD5/2
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油AFC200
手輪機構：轉動手輪機構，可實現手動開、關閥
電氣定位器：輸入4～20mA信號,實現閥門調節功能YT-1000R
備注: 氣缸參數請另參考所選配的氣動執行器資料
三、 小型氣動球閥 型號編制:
BV1薄型球閥 型號編制表 BV1-□□□□□-□□
系列 操作類型 閥門口徑 材質 密封 公稱壓力 出廠 選項（可選項）
BV1- M:手動 15：1/2" A:304 F:PTFE 16:1.6MPa K：常開 EX：防爆電動頭
D:氣動（雙作用） 20：3/4" B:316 L:PPL 25:2.5MPa B：常閉 S1：電磁閥AC220（限氣動）
S:氣動（單作用） 25：1" C:鑄鋼 H:硬密封 40:4.0MPa S2：電磁閥DC24V（限氣動）
DM:氣動（DA）+ 手輪 32：1-1/4" D:304L 63:6.3MPa S3：電磁閥AC110V（限氣動）
SM:氣動（SR）+ 手輪 40：1-1/2" E:316L S4：防爆電磁閥AC220（限氣動）
E:AC220V電動開關型 50：2" S5：防爆電磁閥DC24V（限氣動）
F:AC380V電動開關型 65：2-1/2" A1：限位開關（限氣動）
G:DC24V電動開關型 80：3" A2：防爆限位開關（限氣動）
T:AC220V電動調節型 100：4" D1:定位器（限氣動）
K:電動快開型 …… D2:防爆定位器（限氣動）
四、 小型氣動球閥 產品參數
※球閥參數 ※氣動執行器參數
·連接方式：法蘭式
·口徑：1/2”～8”(DN15-200)
·閥體：WCB、304、316 、304L、316L
·閥板：304、316 、304L、316L
·密封：PTFE/PPL
·壓力：PN10/16/25/40KG、150/300LB
·適用于液體、氣體等介質 ·硬質鋁合金缸體
·齒輪齒條式設計
·雙作用或彈簧復位式
·NAMUR的附件安裝標準
·±5°調節
·可視指示器
·快速開關，百萬次開關壽命
五、 小型氣動球閥 主要外形及連接尺寸
通徑 英寸 壓力(Mpa) 德標尺寸 美標尺寸
L D1 D2 D3 H n-￠m L D1 D2 D3 H n-￠m
15 1/2 1.6
2.5
4.0 42 15 45 65 46 4-12 42 15 35 60.5 41 4-1/2
20 3/4 44 20 58 75 51 4-12 44 20 43 70 44 4-1/2
25 1 50 25 68 85 62 4-12 50 25 50.8 79.3 46.5 4-1/2
32 1 1/4 60 32 78 100 72 4-16 60 32 63.5 88.9 55 4-1/2
40 1 1/2 65 40 88 110 78 4-16 65 40 73.5 98.6 64 4-1/2
50 2 80 50 102 125 86 4-16 80 50 92 120.6 73.1 4-5/8
65 2 1/2 1.0/1.6 110 63.5 122 145 108 4-16 110 63.5 105 139.7 88 4-5/8
2.5/4.0 8-16
80 3 1.0/1.6 120 76 138 160 116 8-16 120 76 127 152.4 97 4-5/8
2.5/4.0
100 4 1.0/1.6 150 95 158 180 139 8-16 150 95 157 190.5 117 8-5/8
2.5/4.0 162 190 8-20
125 5 1.0/1.6 180 118 118 210 176 8-16 195 118 186 215.9 155 8-3/4
2.5/4.0 220 8-24
150 6 1.0/1.6 225 142 212 240 192 8-20 225 142 215.9 241.3 194 8-3/4
