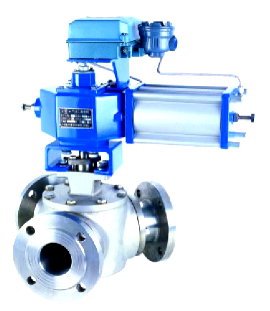

ZSHQR-T系列氣動O型三通調節閥
時間：2016/6/3 11:00:18 點擊次數：8182

ZSHQR-T系列氣動O型三通調節閥

                                                              產品號：LP18—100


一、 概述

ZSHQR-T系列氣動O型三通調節球閥是由一個輸入口A與二個不同開閉狀態的輸出口B和C組成，分為氣開型和氣閉型。使一個調節閥具有二臺調節閥的功能，即在一個工藝的輸送管道上，方便實現對介質的分流，被廣泛的應用在比值、配比、分程等控制系統。因此特別適用于造紙、食品、輕工、石油、化工、冶金、制藥、電力、污水處理等行業中對有關工藝參數的控制。利普Y型三通調節球閥具有如下特點：

（一） 結構新穎、獨特、緊湊、采用一臺閥芯為Y型的三通調節閥，可以實現二臺常規調節閥功能，這樣使車間現場的工藝管道、閥門占用空間位置可以大大減少，同時也降低了投資造價。特別是這種結構的三通調節球閥，相當于把二臺調節閥的功能實現一體化，大大提高了控制系統的靈敏度與響應度。

（二） 根據用戶生產工藝的特點與要求，密封型式可以選用有剪切功能的可動硬密封與高密封性能的軟密封。

（三） 通用性強，可調范圍大，可達1：100以上

（四） 流通能力大，壓頭損失低，具有近等百分比控制特性。

二、 動作原理

ZSHQR-T系列三通調節球閥由雙作用氣動執行機構、三通球閥、閥門定位器等部件組成。它接受DCS、PLC等計算機控制系統、盤裝調節儀表、手操器等送來控制信號（如：4-20mADC），與閥門定位器內閥位反饋進行比較，輸出氣動壓力信號，驅動氣動執行機構氣缸內活塞，再通過傳動連桿箱，轉動Y型閥芯，實現B輸出口由全開到全關，C輸出口由全關到全開的連續控制。閥芯位置改變，使B輸出口、C輸出口的流通截面積發生變化，從而達到調節的目的。

三、主要技術數據

（一） 公稱壓力：1.6Mpa；2.5,Mpa；4.0 Mpa；

（二） 工作溫度： -20℃~150℃

（三） 閥門材質：閥體、閥芯：不銹鋼

           閥座：1.硬密封 不銹鋼

                 2.軟密封  聚四氟乙烯


（四） 填料：常溫型：聚四氟乙烯

             中溫型：石墨四氟

（五） 連接型式：法蘭連接

（六） 閥芯結構：Y型

（七） 流量特性：等百分比

（八） 基本誤差：±1.0%~2.0%

回差：   1.0%~2.0%

死區：   0.6%~0.8%

（九） 泄漏量：

硬密封：GB/T4213-92Ⅳ級

軟密封：GB/T4213-92V級

（十） 耗氣量：主要取決于所選用定位器的型號，通常小于15L/min，選用智能型則更少。

（十一） 流量系數KV值

公稱直徑

25

32

40

50

65

80

100

150

流量系數KV值

50

80

120

160

280

410

720

1430

四、訂貨須知

（一）產品訂貨若不按第五節的順序編寫型號，則需提供如下資料：

1． 調節閥型號、公稱壓力、公稱通徑、閥門材質、密封形式、工作溫度、工藝介質。

2． 控制信號輸入范圍：

（1）0-10mADC

（2）4-20 mADC

（3）20-100Kpa

3． 閥門密封型式：（1）硬密封（2）軟密封

（二）電氣閥門定位器型號選擇由供需方商定

（三）可選附件

1． 行程開關箱：

（1） 凸輪式觸點開關

（2） 感應式無觸點開關，電源電壓24VDC/220VAC

注：若不選行程開關箱編寫型號時，此字母可以略去。

2． 連接法蘭、螺栓、螺母材質：

（1） A3鋼

（2） 不銹鋼

（四）使用在防爆場所，訂貨時加以注明。

格序

1

2

3

4

5

6

7

8

9

10

11

說明

Z

SH

QR

1

Z

執行器大類符號

2

SH

氣動橫裝活塞動執機構行

3



QR

三通球閥

6

閥門公稱壓力

16

1.6Mpa

25

2.5Mpa

40

4.0Mpa

7

控制方式

T

調節型

9

閥門公稱通徑

DN（mm）

25

至150

25、32、40、50、65、80、100、125、150

10

閥座密封型式

Y

可動不銹鋼硬密封

R

聚四氟乙烯軟密封

11

閥體材質

P

304 ZG0Cr19Ni9

M

316

ZG0Cr17Ni12Mo2

L

316L

ZG00Cr17Ni14Mo2

12

控制電壓

D1

0-10mADC

D2

4-20mADC

Q

20-100KPa

13

帶行程開關箱觸點型式

A

凸輪式觸點開關

B

感應式無觸點開關24VDC二線制

C

感應式無觸點開關220VAC二線制

14

制造廠家名稱

LP

浙江同普自控設備有限公司

（溫州市利普自控設備有限公司）

五、系列產品型號編制說明

根據國家專業標準ABN10006-88工業自動化儀表產品型號編號原則，我公司生產三通調節球閥型號中各字母與數字代表意義如下：

公稱直徑Nominal

size

DN

外形主要尺寸

Dimensions

適配法蘭GB/T9119-2000尺寸

Flange:GB/T9119-2000

α

B

S

H

X

L

D

C

K

n-L

B

法蘭理論重量

系列Ⅰ

系列Ⅱ

25

96°

215

105

490

80

440

115

16

85

4-14

34.5

33

0.96

32

96°

250

120

500

80

440

140

18

100

4-18

43.5

39

1.59

40

96°

296

142

530

80

440

150

18

110

4-18

49.5

46

1.82

50

96°

312

150

550

100

470

165

20

125

4-18

61.5

59

2.43

65

96°

355

172

575

100

470

185

20

145

4-18

77.5

78

2.97

80

96°

378

180

620

100

470

200

20

160

8-18

90.5

91

3.23

100

96°

445

220

670

125

520

220

22

180

8-18

116

110

4.52

150

96°

637

317

745

125

520

285

24

240

8-22

170.5

161

6.53

200

96°

660

320

820

125

650

340

26

295

12-22

221.5

222

9.01

六、系列產品外型尺寸
